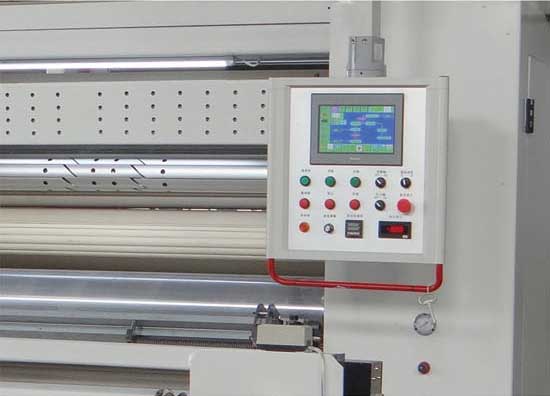

PUR熱熔復合機操作控制面板說明：

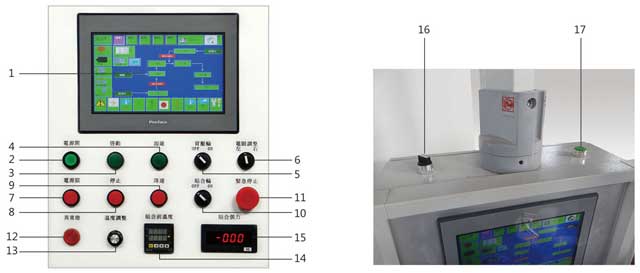

PUR熱熔復合機人機觸控畫面配置

序號	名稱	功能	備注
1	人機界面對話框	人機界面控制	注：內有機器工作時的流程參考
2	電源啟動按鈕	打開電源	注：電氣控制箱合閘后，按下此按鈕打開電源
3	設備運行啟動按鈕	按下設備整機運行
4	加速按鈕	提高設備運行速度	注：根據工藝提高運行速度
5	背壓輪開關	控制貼合背壓輪	注：控制貼合背壓輪，是否壓進或脫離退出
6	電眼調整開關	控制糾偏電眼左右移動	注：根據布料寬度調節電眼位置
7	電源關閉按鈕	關閉電源	注：停機時請關閉電源
8	停止按鈕	停止設備整機運行
9	降速按鈕	降低設備運行速度	注：根據工藝降低運行速度
10	貼合輪開關	控制貼合輪	注：控制貼合輪，是否壓下貼合或脫離上升
11	急停開關	緊急停止鍵	注：生產運行時，發生異常狀況時迅速按下此鍵，生產運行會全面停機。 解除方法為：以手撥順時針旋轉按鈕，則按鈕會自動彈起復位。 在解除停機狀態前，必須先確認全線停機之異常狀況已排除
12	設備異常顯示燈	顯示設備有無異常
13	溫度調整開關	調整貼合前溫度	注：當需要調整溫度時使用
14	貼合前溫度顯示	機器控制的溫度顯示	注：PV區顯示當前溫度
15	貼合張力顯示	機器控制的張力顯示	注：PV區顯示當前貼合張力
16	設備照明開關	設備照明燈控制
17	開機警示按鈕	按下設備警鈴報警	注：工作人員就位后，設備啟動前請按此按鈕

PUR熱熔復合機操作控制面板之人機觸控說明：

1. 當設備完成電源開啟動作就緒時，人機觸控?zé)赡簧蠒?huì)顯示出內建控制條件功能表，您可點觸挑選所預變更之子目錄功能表，此時畫面熒幕會顯示所點觸挑選之子目錄對話方塊，您可挑選所需條件功能表，您也可在所設定之條件功能表，確定生產成熟穩定后，將此生產狀態輸入，成為您的一項標準生產條件功能表，內部共有五組記憶條件功能表，可供記憶重復CALL出運用。

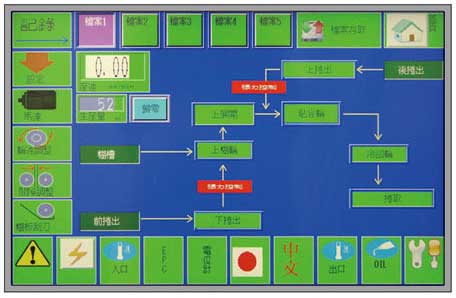

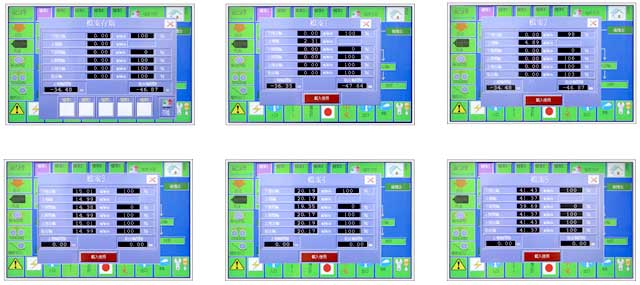

2. 功能表記憶輸入方法為在確定生產狀態后，點觸挑選畫面目錄上方處“檔案存取”目錄上方有五組記憶功能表選擇，當您點觸選定功能表組別后，畫面會切換為 ITEN NAME，再點觸子目錄上之對話方塊，此時會要求您輸入功能表名稱，以下方之按鍵點觸輸入功能表名稱，完成輸入后按ENT，畫面會要求您確認，在點觸YES鍵后，畫面會切換再點觸“檔案存取”鍵后,既完成功能表建檔。使用時請點觸“載入使用”即可。（如下圖所示）

3. 畫面左側設定下方選擇設備機構流程之生產驅動選項，點觸各目錄切換該所選調整功能之選項

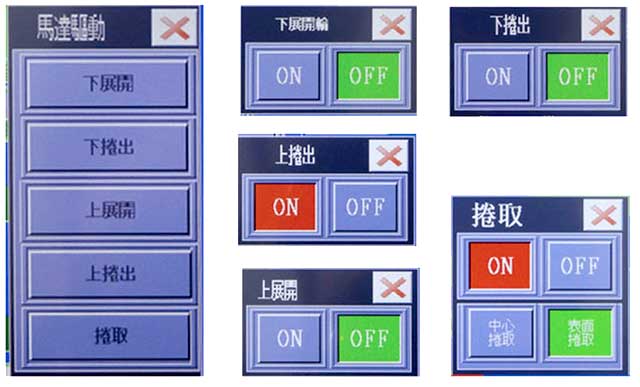

A. 馬達驅動，點觸子目錄使之處于：“ON”開 或“OFF”關。（如下圖所示）

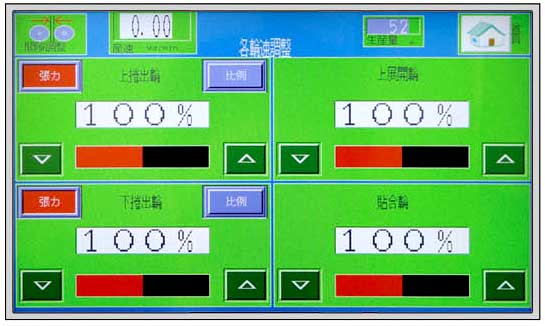

B. 輪速調整，通過點觸  可改變各輪的運行速度。點觸：“張力”“比例”可在 張力控制 和比例控制2中工作狀態下來回切換

C. 間隙調整（如下圖所示）

D. 糊板設定（如下圖所示）

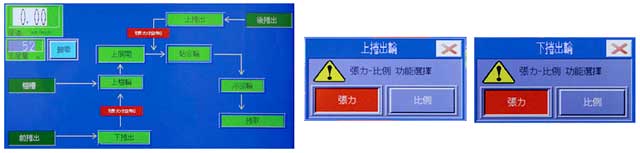

E. 機器工作的簡易流程圖，并且提供“張力-比例 ”2中功能選擇。（如下圖所示）

F. 貼合前電熱控制（如下圖所示）

G. 下卷出EPC控制（如下圖所示）

H. 卷取電熱控制（如下圖所示）

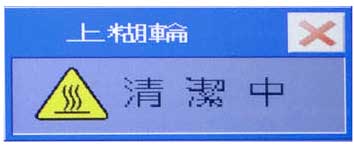

I. 上糊輪清潔（如下圖所示）

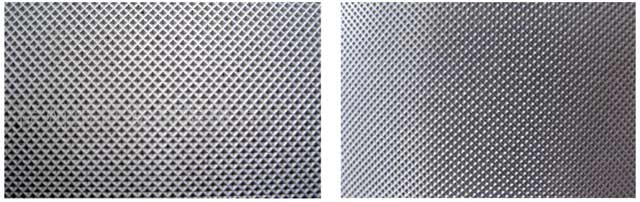

網點輥紋路分多種選擇，紋形大小及深淺可依客戶不同訴求量身訂制
